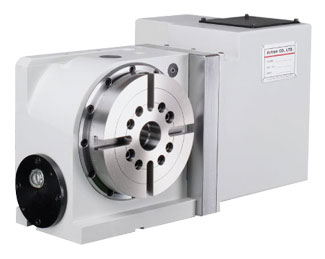

•旋轉臺直徑 Ø125mm, Ø170mm, Ø210mm and Ø225mm.
•使用大型高精密交叉滾柱軸承。
•馬達安裝在右邊（立、臥兩用）。
•采用高效率、高齒深的雙導程蝸桿傳動。
規格：
| 型號 | GX-125P/PL | GX-170P/PL | GX-210P/PL | GX-255P/PL | ||
|
旋臺直徑 |
mm |
Ø125 | Ø170 | Ø210 | Ø255 | |
|
中心孔直徑 |
mm |
Ø30H7 | Ø40H7 | Ø40H7 | Ø40H7 | |
|
中心貫穿孔直徑 |
mm |
Ø25 | Ø40 | Ø40 | Ø40 | |
|
工作臺高度（臥式位置） |
mm |
155 | 158 | 158 | 186 | |
|
中心高度（立式位置） |
mm |
110 | 135 | 160 | 160 | |
|
工作臺Ｔ型槽寬度 |
mm |
12H7 | 12H7 | 12H7 | 12H7 | |
|
導塊寬度 |
mm |
18 | 18 | 18 | 18 | |
|
驅動壓力／驅動方式 |
kg/cm2 |
5 / 空壓 |
5 / 空壓 |
5 / 空壓 |
5 / 空壓 |
|
|
鎖緊扭矩 |
kg/m |
8 | 18 | 26 | 26 | |
|
伺服馬達型號 |
發那科 |
- |
α2i | α4i | α4i | α4i |
|
三菱 |
- |
HF75 | HF54T | HF54T | HF54T | |
|
減速比 |
- |
1 / 90 | 1 / 90 | 1 / 90 | 1 / 90 | |
|
盤面最大轉速 |
min-1 |
44.4 | 44.4 | 44.4 | 44.4 | |
|
容許負載慣性容量 |
kg.cm.s2 |
2 | 5.5 | 8.4 | 8.4 | |
|
最小單位設定 |
deg. |
0.001 | 0.001 | 0.001 | 0.001 | |
|
分度精度 |
sec. |
40 | 20 | 20 | 20 | |
|
重復精度 |
sec. |
6 | 6 | 6 | 6 | |
|
旋轉工作臺重量（不含伺服馬達） |
kg |
25 | 52 | 57 | 58 | |
|
容許負載容量 |
立式 |
kg |
50 | 75 | 75 | 75 |
|
臥式 |
kg |
100 | 150 | 150 | 150 | |
|
使用尾座 |
kg |
100 | 150 | 150 | 150 | |
|
鎖緊扭力 |
F |
kg |
970 | 1400 | 1400 | 1400 |
FXL |
kg/m |
41 | 102 | 102 | 102 | |
FXL |
kg/m |
8 | 18 | 26 | 26 | |
|
容許切削扭矩 |
 |
kg/m |
8.5 | 17 | 25 | 25 |
