優異的性價比測量機，提供了最廣泛的適用性

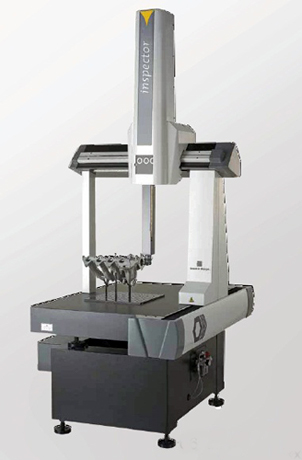

Inspector系列坐標測量機為現代制造企業提供了通用的檢測方案，實現了方便、快捷、可靠的幾何量計量，不僅能夠及時獲取產品幾何尺寸和公差數據，為高品質的產品制造提供保證；同時還能夠協助用戶縮短產品的投資回報周期，獲取最大的收益。
Inspector系列測量機，采用最新機械設計技術和先進材料工藝，為整機提供了良好的高精度和動態特性；該機具有多個尺寸系列，行程范圍從最小的400mm × 500mm × 400mm，一直可以延伸到1000mm × 2100mm × 800mm，從而協助不同類型的制造企業完成多種工業計量應用，包括首件和最終件檢測、品質檢驗、夾具驗證和過程控制等任務。
技術參數
Inspector 行程范圍、尺寸
| 型號 | 行程范圍 | 外型尺寸 |
| 04.05.04 | 400×490×390 | 1030×1160×2130 |
| 04.07.04 | 400×690×390 | 1030×1285×2340 |
| 05.07.05 | 500×700×500 | 999×1445×2562 |
| 07.10.05 | 700×1000×500 | 1199×1740×2562 |
| 07.10.07 | 700×1000×680 | 1199×1740×2915 |
| 06.08.06 | 600×800×680 | 1150×1623×2638 |
| 06.10.06 | 600×1000×600 | 1150×1823×2658 |
| 08.10.06 | 800×1000×600 | 1350×1823×2658 |
| 08.12.06 | 800×1200×600 | 1350×2023×2658 |
| 10.12.08 | 1000×1200×800 | 1600×2177×2936 |
| 10.15.08 | 1000×1500×800 | 1600×2477×2946 |
| 10.21.08 | 1000×2100×800 | 1600×3077×2946 |
根據客戶需求，可以提供12.XX.10, 15.XX.10, 15.XX.12系列尺寸。
技術特點
基于成熟的技術
輕質量的外罩減少了整機的重量，從而提高了效率。

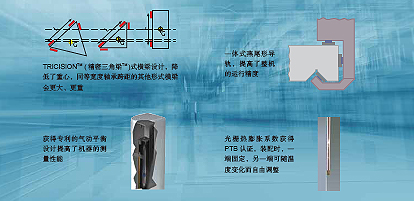

獲得專利的X 向“精密三角梁”設計增強了整機的剛性質量比，從而提高了測量的精度和運行的穩定性。
厚重穩固的花崗石工作臺減少了振動帶來的響。
燕尾式導軌整體加工在花崗石平臺上(該技術獲得專利)，提高了機器的精度和重復性。
電機遠程放置減少了移動質量，提高了速度，也避免了電機發熱對機器性能帶來的影響。
獲得專利的氣動平衡設計，提高了機器的測量性能。
采用先進的高分辨率金質光柵尺，其熱膨脹系數獲得PTB認證。
控制器固定在主機一側，便于整體的移動。
