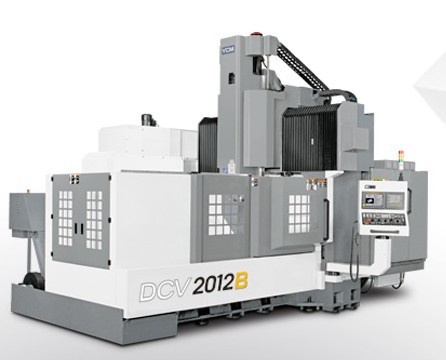

臺灣永進高性能龍門立式加工機DCV2012B
高剛性結構設計
一體成型龍柱設計、一體成型底座設計
高剛性三軸設計
X、Y軸滾柱型線性滑軌設計，頭部鞍座采垂直及水平支撐設計，三軸采直結傳動，減少背隙及確保軸 向精度。
高精密研磨
DCV系列工作臺皆經精密研磨處理后再進行組裝，以確保達到高精度要求。
DCV2012B Z軸采獨特高剛性硬軌設計，經熱處理后再精密研磨;透過FEM有限元素分析，結構佳、力流短，增加切削剛性。
| 主軸轉速 | 100～10000 rpm |
| 主軸馬力（最大值） | 22KW |
| 主軸端孔斜度 | BT50 |
| X軸行程 | 2000 mm |
| Y軸行程 | 1200 mm |
| Z軸行程 | 762 mm |
| 主軸鼻端至工作臺面距離 | 200~962 mm |
| 門柱間距離 | 1340 mm |
| 工作臺尺寸 | 2000*1100 mm |
| T 型槽尺寸（槽數*寬度*間距） | 7*22 mm*150 mm |
| 工作臺最大平均負載 | 4000 kg |
| 快送押送速度 | 20/20/15 m/min. |
| 切削押送速度 | 1~10000 mm/min. |
| 刀具數量 | 32T(40T) |
| 刀具自動交換方式 | 刀臂式 |
| 選刀方式 | 隨機記憶方式 |
| 動力源容量（變壓器） | 50 KVA(65KVA) |
| 機器重量 | 21000 kg |
