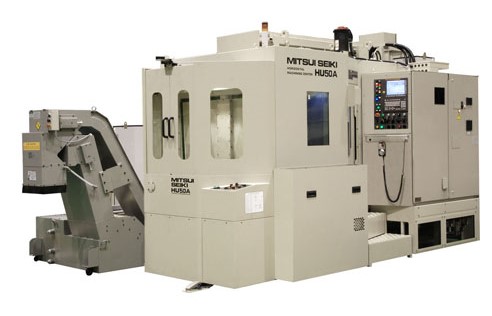

機床型號：HU40A、HU50A、HU63A、HPX63、HU8A
機床特點：定位精度±0.001mm，重復定位精度±0.001mm，專門用于螺桿壓縮機軸承孔鏜孔加工，確保加工后同心度、平行度、垂直度精度都在0.01mm以內。
技術參數
|
項目 |
單位 |
HU40A |
HU50A |
HU63A |
HPX63 |
HU8A |
|
X軸行程 |
mm |
560 |
720 |
900 |
1000 |
1200 |
|
Y軸行程 |
mm |
560 |
700 |
800 |
800 |
950 |
|
Z軸行程 |
mm |
560 |
650 |
800 |
900 |
900 |
|
工作托盤尺寸 |
mm |
400*400 |
500*500 |
630*630 |
630*630 |
800*800 |
|
工作臺分度 |
° |
1（選配：0.001） |
||||
|
工作臺最大工件直徑*高 |
mm |
Φ600*800 |
Φ800*1000 |
Φ950*1050 |
Φ1050*1050 |
Φ1170*1200 |
|
工作臺最大承載質量 |
kg |
400 |
800 |
1200 |
1600 |
|
|
主軸錐度 |
40T |
50T |
||||
|
主軸回轉速度 |
轉 |
8000 |
6000 |
|||
|
主軸馬達功率30分/連續 |
Kw |
15/11 |
18.5/15 |
|||
|
快速進給速度 |
m/min |
36 |
24 |
32 |
24 |
|
|
最大切削進給速度 |
m/min |
20 |
10 |
12 |
10 |
|
|
APC自動交換工作臺 |
|
2（選配：6/8/10） |
||||
|
ATC數量 |
把 |
60（選配：90/120） |
60（選配：90/120/180/240/360） |
|||
|
刀具最大長度 |
mm |
320 |
450 |
500 |
450 |
|
|
刀具最大直徑鄰接有 |
Φ mm |
Φ80 |
Φ125 |
|||
|
刀具最大直徑鄰接無 |
Φ mm |
Φ150(全圓) |
Φ216(全圓) |
Φ265(全圓) |
Φ216(全圓) |
|
|
刀具最大質量 |
kg |
8 |
25 |
|||
|
XYZ軸定位精度 |
mm |
±0.001 |
±0.001 |
±0.0015 |
||
|
B軸定位精度 |
秒 |
±2 |
±2 |
±2 |
||
|
XYZ軸重復定位精度 |
mm |
±0.001 |
±0.001 |
±0.001 |
||
|
B軸重復定位精度 |
秒 |
±1.5 |
±1.5 |
±1 |
||
|
機床質量（約） |
kg |
10,500 |
12,000 |
17,000 |
20000 |
|
