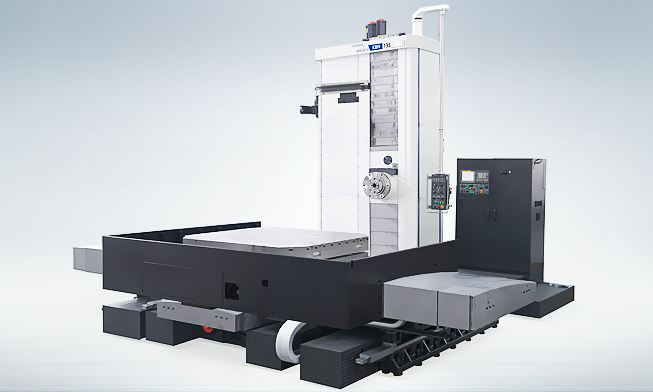

產品簡介
X,Z軸床身一體型構造的高精度加工(KBN135)
應對高負重以及重切削的立柱移動型構造(KBN135C)
可選擇X軸1,000mm,Y軸500mm配置
強力切削型3段齒輪驅動方式的主軸設計
W軸套筒最大移送距離為700mm,可以實現最優的鏜削加工
光柵尺與光柵盤標準配置, 實現高精密度的產品加工
B軸定位編碼標準配置, 實現高精密度的位置設定
規格
| Description | Unit | KBN135 |
|---|---|---|
| 工作臺尺寸 | mm | 2,000×1,800 |
| 最大負荷 | kgf | 10,000 |
| 主軸驅動方式 | - | GEAR(3STEP) |
| 主軸錐度 | - | BT50 |
| 主軸最高轉速 | r/min | 2,000 |
| 主軸功率 | kW | 22/18.5 |
| 主軸最大扭矩 | N.m | 3,112/2,617 |
| 最大移送距離(X/Y/Z) | mm | 3,000/2,000/1,600 |
| 最大移送距離(A/C) | deg | 700(W-axis) |
| 快移速度(X/Y/Z) | m/min | 8/8/8 |
| 快移速度(A/C) | r/min | 8(W-axis) |
| 導軌形式 | - | BOX |
| 刀庫數量 | EA | 40 |
| 換刀節拍(Chip To Chip) | sec | 70 |
