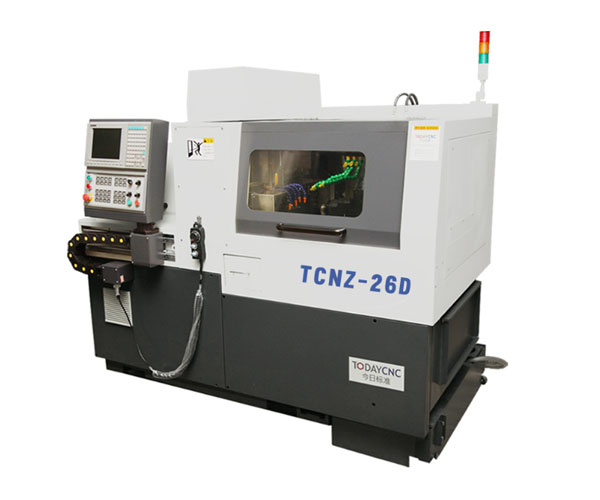

TCNZ-26D機床是屬于瑞士型高速精密數控縱切電腦車床(數控走心機).主軸為通孔式主軸，運轉平穩；各軸配用進口高精密直線導軌、滾珠絲桿及精密軸承；機床使用拍排式刀架排布和簡易四軸軸臺及四軸動力刀具。具有X1、Y1、Z1、X2、Z2、C1、C2（可選配Y2）共7個控制軸。并且還配備四軸鉆孔加工功能，可以完成零件軸端的鉆孔及攻絲的加工。側面可以鉆孔、攻絲、銑扁加工功能的動力刀具功能模塊，完成各種軸件的精密鉆、銑加工。
|
機床型號 |
TCNZ-26D |
|
|
|
有導套 |
無導套機 |
|
標準NC控制系統 |
臺灣新代 |
|
|
最大加工直徑 |
26mm |
|
|
最大加工長長度（1次裝夾） |
320mm/1次裝夾 |
50/1次裝夾 |
|
正主軸端面最大鉆孔直徑/深度 |
Ф13mm/50mm |
|
|
主軸貫通孔直徑 |
Ф28mm |
|
|
主軸旋轉速度 |
6000rpm |
|
|
旋轉刀具最大刀具直徑/背主軸最大鉆孔直徑 |
Ф13mm/Ф13mm |
|
|
旋轉刀具最大轉速 |
5500rpm |
|
|
背主軸最大夾頭直徑 |
Ф26mm |
|
|
背面主軸旋轉速度 |
6000rpm |
|
|
刀具安裝數量 |
19 |
|
|
排刀車削刀具 |
6 |
|
|
側面旋轉刀具 |
4（3xER16+1xER20） |
|
|
正面鉆孔刀具 |
5xER20 |
|
|
背面鉆孔刀具 |
4xER16 |
|
|
刀具尺寸 |
||
|
刀具（車刀） |
16mm |
|
|
側面旋轉刀具夾頭 |
ER16 ER20 |
|
|
鉆孔套筒用夾頭 |
ER20 |
|
|
快速進給速度 |
|
|
|
X1/X2 |
18m/min/24m/min |
|
|
Y1/Y2 |
24m/min/18m/min |
|
|
Z1/Z2 |
24m/min/24m/min |
|
|
電機 |
||
|
中心高度 |
1050mm |
|
|
電源容量 |
18KVA |
|
|
氣壓裝置 所需氣壓 |
0.6MPa |
|
|
機臺重量 |
3700Kg |
|
|
機臺外形尺寸（長X寬X高） |
2400X1400X1800(mm) |
|
|
油箱容積 |
170L |
|
|
標準附件 |
||
|
1、臺灣新代數控系統 |
||
|
2、主軸氣動夾緊機構 |
||
|
3、副主軸氣動夾緊機構 |
||
|
4、冷卻系統 |
||
|
5、集中潤滑系統 |
||
|
6、全封閉防護 |
||
|
7、固定導套裝置 |
||
|
8、三色機床警示燈 |
||
|
9、自動短件接料器 |
||
